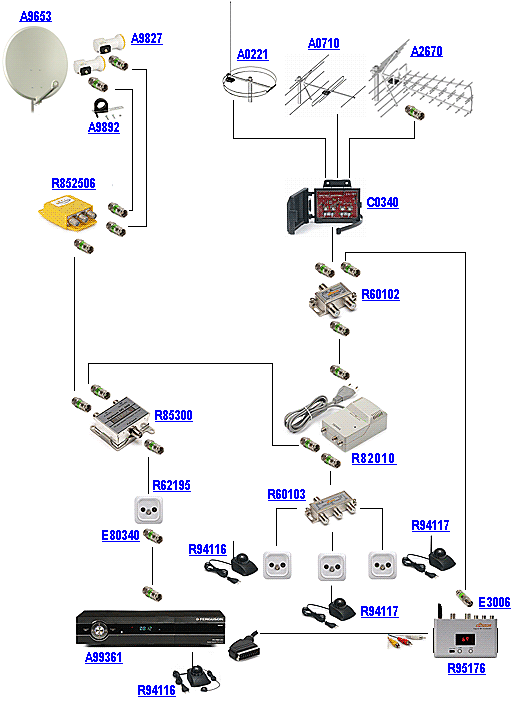

Podstawowy schemat instalacji w
domu jednorodzinnym
umożliwiający odbiór kanałów
naziemnych i satelitarnych.
Instalacja umożliwia odbiór
dowolnego programu naziemnego w
każdym gniazdku antenowym oraz
jednego programu satelitarnego
we wszystkich gniazdkach.
Program satelitarny można
zmieniać z każdego miejsca w
domu gdzie zainstalowano
przedłużacz pilota. Anteny i
zwrotnica zamontowane na dachu,
wzmacniacz, sumator i
rozgałęźnik na strychu. Tuner
można zamontować w salonie,
trzeba przewidzieć doprowadzenie
dodatkowego przewodu od tunera
do sumatora na strychu.
Instalacja umożliwia rozwój i
podłączenie w przyszłości
dodatkowych tunerów
satelitarnych i monitoringu.
Jeżeli wybrano tuner HD to na
telewizorze podłączonym
bezpośrednio do niego możliwy
jest odbiór w rozdzielczości HD,
natomiast sygnał wysyłany przez
modulator do pozostałych
telewizorów jest w
rozdzielczości SD.
Instalację można budować
etapami:
-
położyć kompletne
okablowanie przewodem
TRISET-113
-
podłączyć tylko elementy do
odbioru TV naziemnej
-
podłączyć elementy toru
satelitarnego
-
zainstalować modulator i
przedłużacze pilota
Rozwinięciem poniższej
instalacji jest Odbiór platformy
cyfrowej w całym domu za pomocą
jednej karty abonenckiej
pozwalający na niezależny odbiór
kanałów satelitarnych na
wszystkich telewizorach.
